Cette page vous permet de monter la plateforme MRPi1.



1.Outils nécessaire :

  1. Un tournevis cruciforme
  2. Une pince coupante
  3. Un fer à soudé avec de l’étain

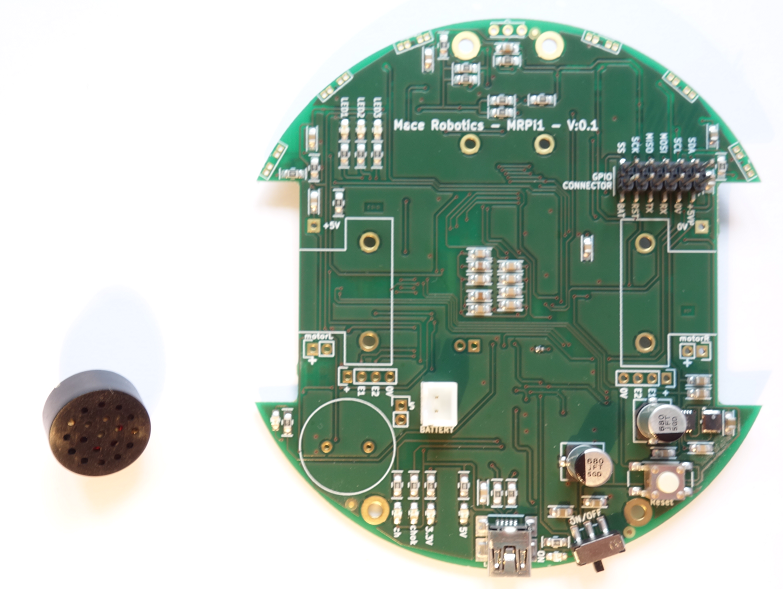

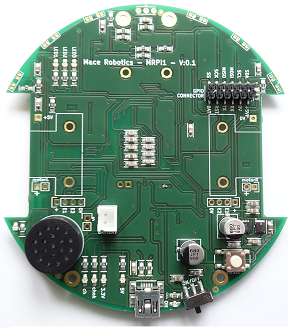

2.Souder le haut parleur

Besoins :

  • Le haut parleur
  • Fer à soudé + étain

hp_1



hp_2



3.Souder les capteurs de proximité

Besoins :

  • Les 6 capteurs de proximité
  • Fer à soudé + étain

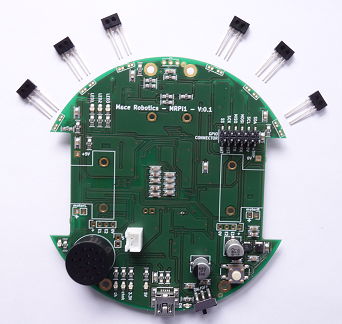

soudeProxCapteurs de proximité non soudé

  • Placez les capteurs de proximité sur la carte, attention aux sens des capteurs !

prox_sens

CapteurSouder

Capteurs de proximité soudé

Après avoir soudé les six capteurs de proximité vous pouvez couper les pattes avec une pince coupante.

4.Souder le récepteur infrarouge

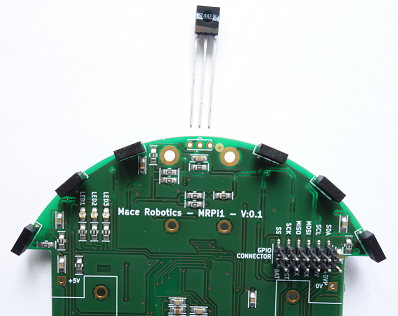

IR_nonSouderRécepteur infrarouge non soudé

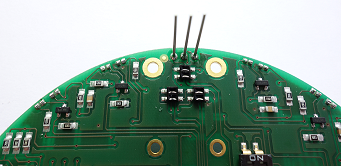

IR_Souder

Récepteur infrarouge soudé

Vous pouvez couper les pattes du récepteur infrarouge avec une pince coupante.

5.Souder les connecteurs moteurs

Les connecteurs des moteurs sont équipés de 2 pins :

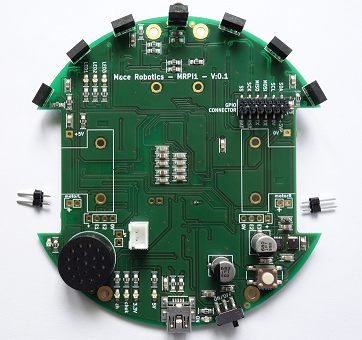

conNonSouderConnecteurs des moteurs non soudé

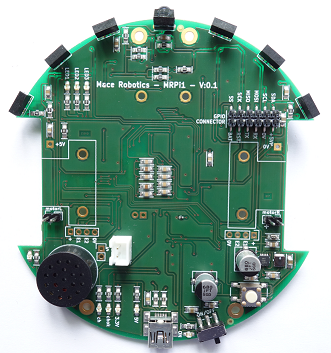

conSouderConnecteurs des moteurs soudé

6.Soudé les connecteurs encodeurs

Les connecteurs des encodeurs sont équipés de 4 pins :

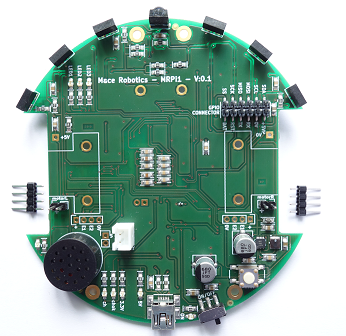

conEncodeurNonSouderConnecteurs des encodeurs non soudé

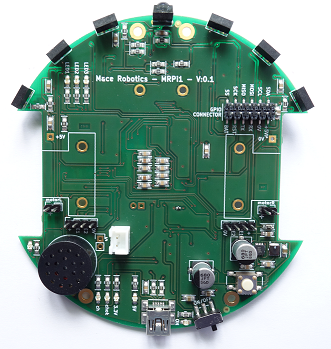

conEncodeurSouder

Connecteurs des encodeurs soudé

7.Montage de la roue libre et des roues

Besoins :

  1. Carte de contrôle du robot MRPi1

  2. Roue libre avec visserie

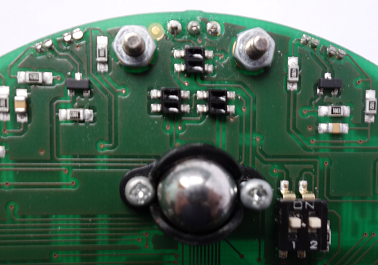

  • Monter la roue libre sur la carte de contrôle avec les deux vis :

ball

  1. Monter les roues sur les moteurs :
moteurs

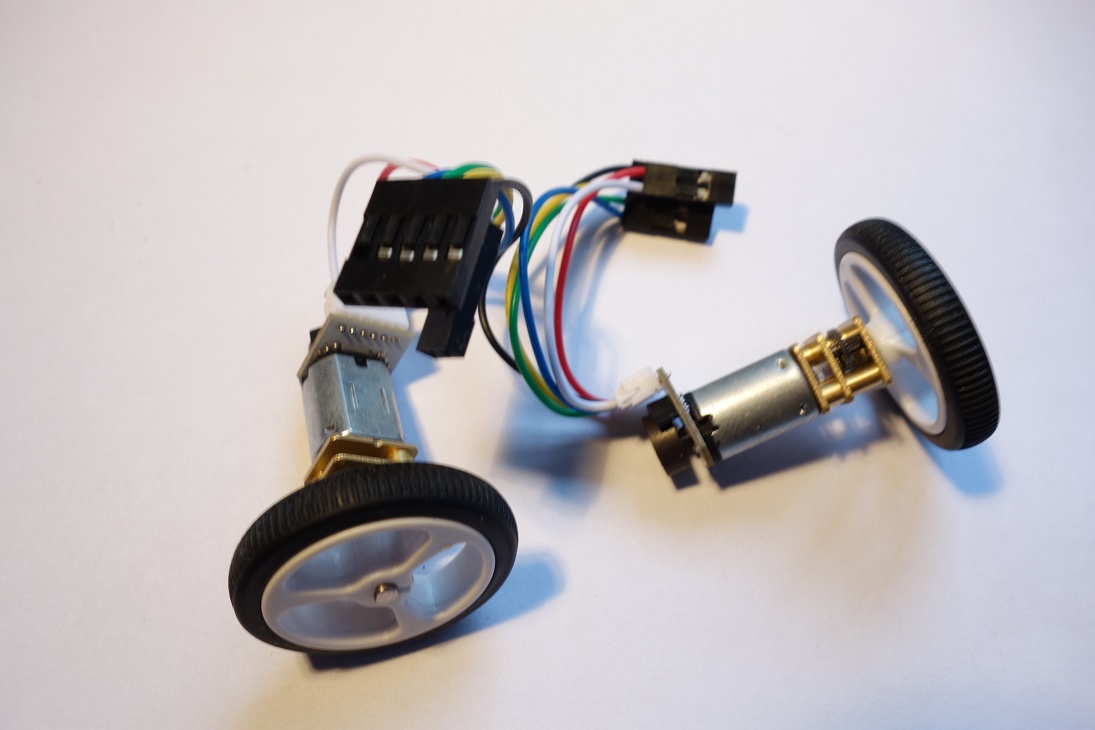

Roue monté sur les moteurs

8.Montage des moteurs

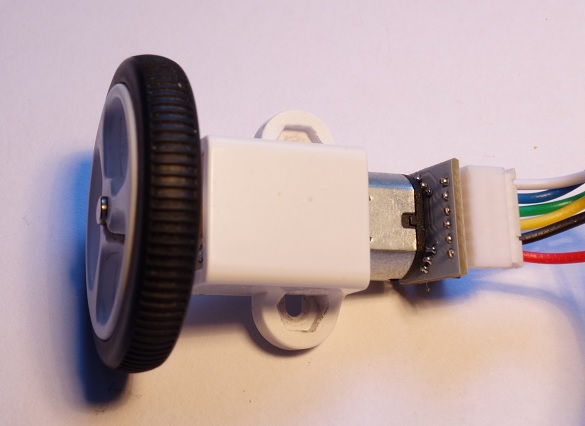

  • Monter le support sur les moteurs :

support_moteur
Support moteur

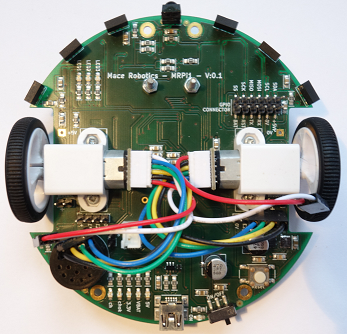

  • Monter les moteurs sur la carte :

ChassisMoteurs

9.Connexion des moteurs

  • connecteur avec deux pins mâles

connexionMotor

Nom du connecteur moteur droit :

  • motorR

Nom du connecteur moteur gauche:

  • motorL



  • Connexion entre le connecteur femelle et mâle: 2 pins (fil blanc et rouge) :

Fil rouge : pin +

Fil blanc: autre pin

10.Connexion des encodeurs

  • Connecteur avec 4 pins mâles

ConexEncodeurs

  • Connexion entre le connecteur femelle et mâle par 4 pins :
    • Fil noir : +
    • Fil jaune : E1
    • Fil vert : E2
    • Fil bleu : 0V

11. Montage des entretoises

Besoins :

  1. Carte de contrôle

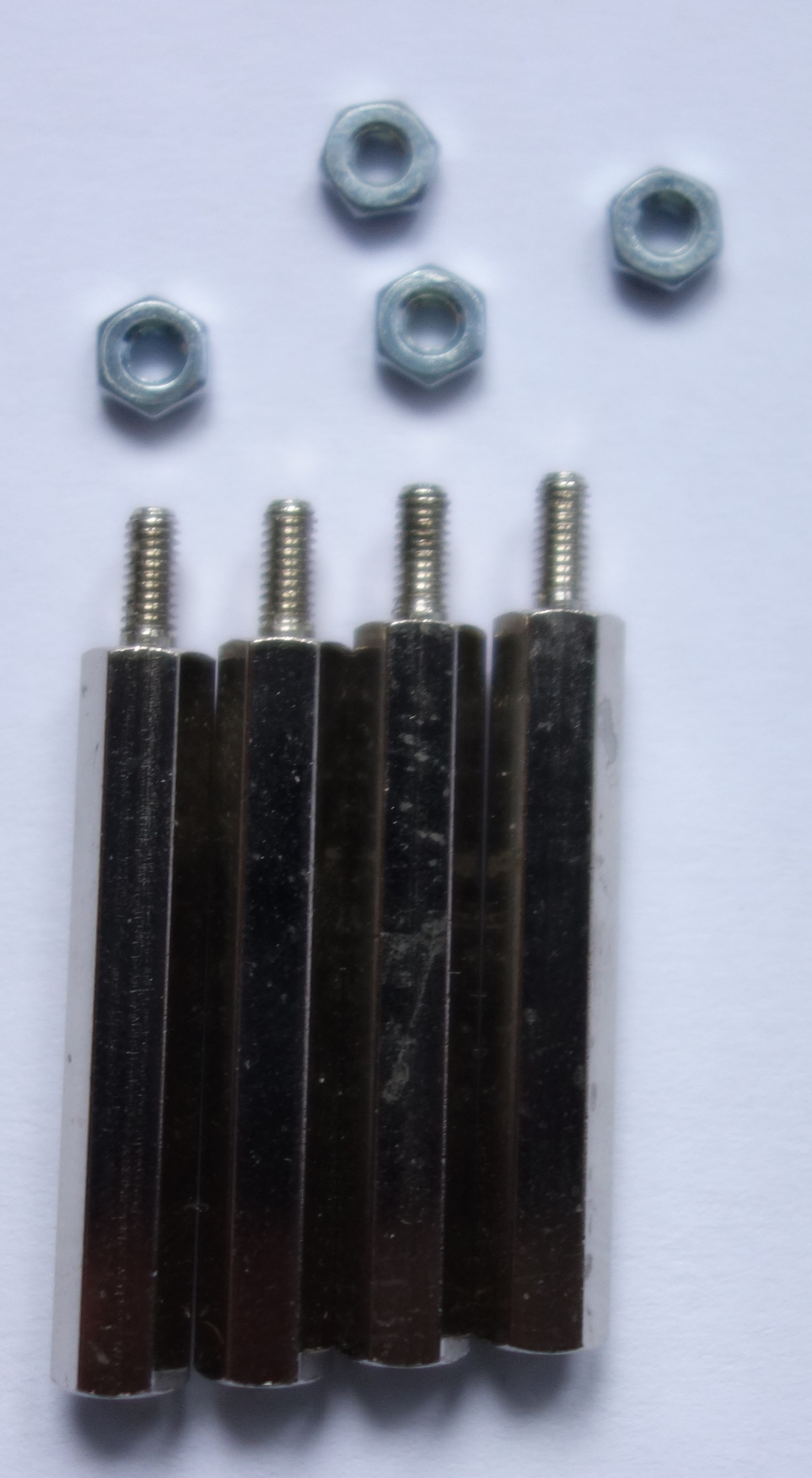

  2. Les 4 entretoises de 30 mm

  3. 4 écrous

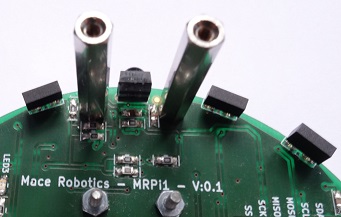

  1. Fixez les entretoises de 30 mm sur la carte de contrôle :

entretoise_avant

Entretoise avant

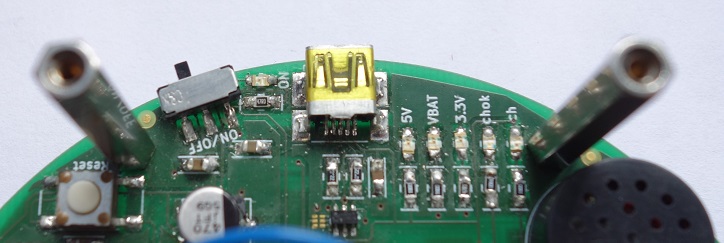

entretoise_arriereEntretoise arrière

12. Montage de la batterie

Besoins :

    1. La batterie

    2. Les deux serres câbles

    3. Support en bois

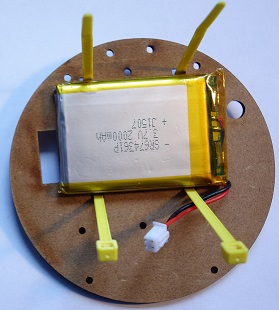

  • Placez la batterie sur le support bois comme la photo ci-dessous, avec les serres câbles :

placement_SerreCable

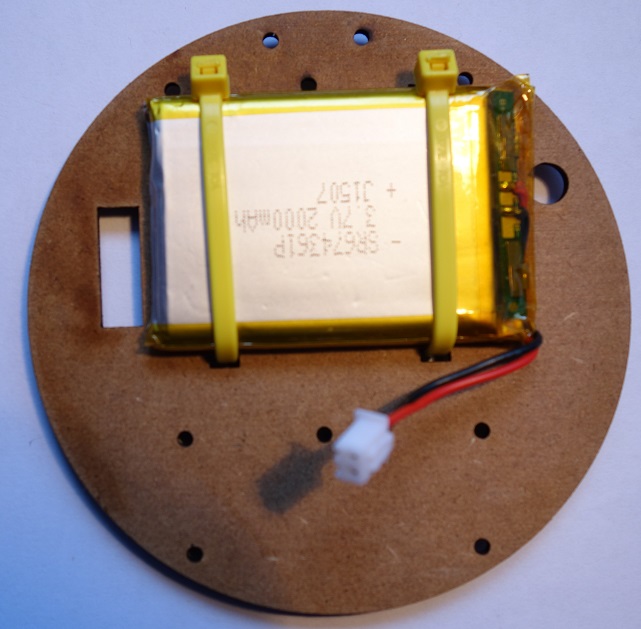

  • Fixez et couper les serres câbles :

batterieFixer



13. Montage de la carte Raspberry Pi

Besoins :

  1. Support bois

  2. Les 4 entretoises de 5mm + 4 écrous

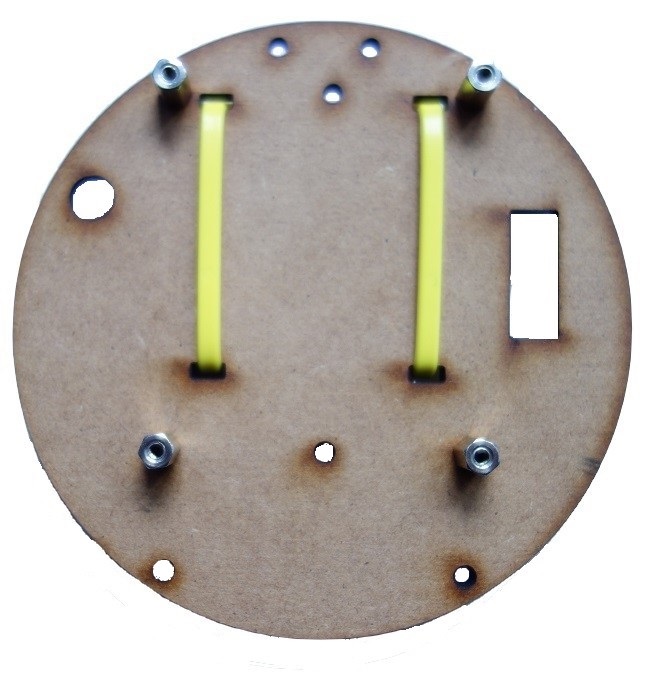

  • Fixez les quatre entretoises :

entretoisePi

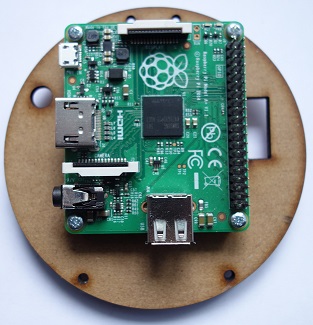

  • Fixez la carte Raspberry Pi :

Pi_fixer

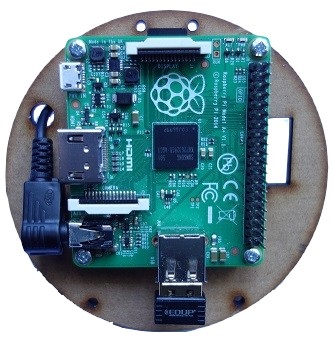

14. Mise en place de la clé Wifi, carte micro-SD et câble audio

Besoins :

  1. Câble audio

  2. micro-SD
  3. Clé wifi

Pi_wifi

15.Connecteur entre la Raspberry Pi et la carte de contrôle

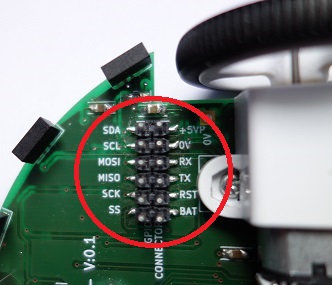

  • Mise en place du connecteur entre la carte de contrôle et la carte Raspberry Pi

connecteur

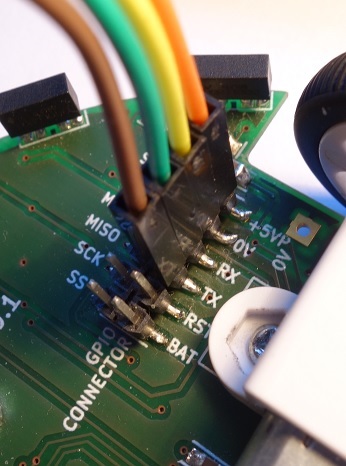

  • Connectez les quatre connecteurs sur :
    • +5VP (alimentation +5V de la carte Raspberry Pi)
    • 0V (référence)
    • RX (réception série)
    • TX (transmission série)
    • RST (Reset)

connecteur_2



  • Placez le support de la carte Raspberry Pi :support_fixer
  • Connectez le connecteur audio :

connecteurAudio

Le fil rouge se place sur la pin ‘S’.

  • Connectez la batterie :

connecteurBatterie

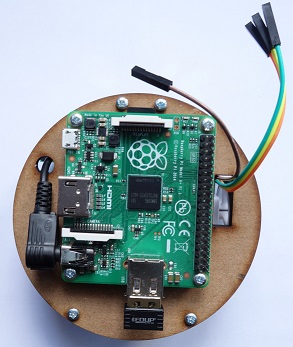

  • Fixez le support de la carte Raspberry Pi :

support_fixer

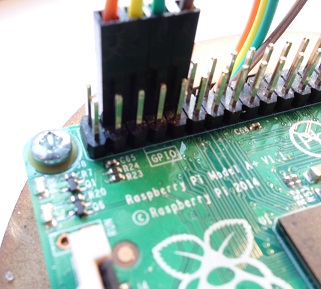

  • Connectez les quatre connecteurs :

connecteurPi

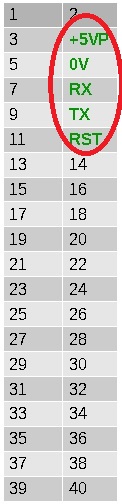

connecteurPi_details

  • +5VP: Pin 4
  • 0V : Pin 6
  • RX : Pin 8
  • TX : Pin 10

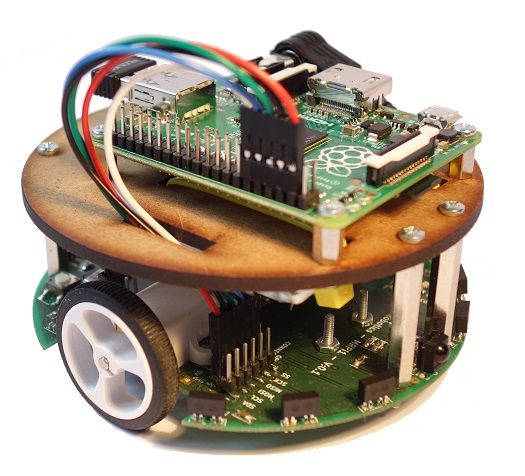

mrpi1

Voilà, votre robot MRPi1 est prêt !

Félicitations !
